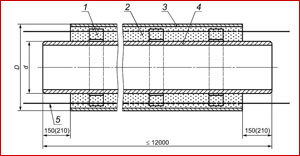

Схема состава трубы :

1 — центратор;
2 — теплоизоляция из ппу;
З — оболочка из оцинковки;
4 — металлическая труба;
5 — проводники-индикатора системы контроля

В данной таблице Вы можете ознакомиться с размерами труб в оцинкованной (ОЦ) оболочке:

Наружный диаметр и минимальная толщина стенки стальных труб *	Размеры оболочки из тонколистовой оцинкованной стали		Расчетная толщина слоя пенополиуретана **
	Номинальный диаметр	Минимальная толщина	Расчетная толщина слоя пенополиуретана **
32х3,0	100;110;125	0,55	46,0;53,5
38х3,0	125;140	0,55	43,0;50,5
45х3,0	125;140	0,55	39,5;47,0
57х3,0	125	0,55	40,9
76х3,0	140	0,55	41,4
89х4,0	160	0,6	44,9
108х4,0	180	0,6	45,4
133х4,0	225	0,6	45,4
159х4,5	250	0,7	44,8
219х6,0	315	0,7	47,3
273х7,0	400	0,8	62,7
325х7,0	450	0,8	61,7
426х7,0	560	1,0	66,2
530х7,0	710	1,0	71,5; 89,0
630х8,0	800	1,0	71,5; 84,0
720х8,0	900	1,0	76,5; 89,0
820х9,0	1000	1,0	76,5; 89,0
920х10	1100	1,0	76,5; 89,0
1020х11	1200	1,0	76,7; 89,2
* Толщина стенки устанавливается при проектировании. ** Для справки.

Пример условного обозначения стальной трубы наружным диаметром 920 мм, толщиной стенки 4 мм с изоляцией типа 1 в стальной оболочке:

Труба ст. 920х4х1-ППУ-ОЦ ГОСТ 30732-2006

Компания АрмМеталл обладает возможностью поставлять трубы в ппу изоляции по самым низким ценам в регионе. Мы осуществляем поставки напрямую с завода производителя. Звоните и заказывайте трубы ппу в нашей компании.
